型号基本尺⼨（mm）φAφBφCDa1/⻆度a2/⻆度a3/⻆度N*H(沉头孔)EHC25D200200174.6225.4 167153010*M6
服务热线
0752-2123226
型号 | 基本尺⼨（mm） | ||||||||
φA | φB | φC | D | a1/⻆度 | a2/⻆度 | a3/⻆度 | N*H(沉头孔) | E | |
HC25D200 | 200 | 174.6 | 225.4 |
16 | 7 | 15 | 30 | 10*M6 |
25.4 |
HC25D255 | 255 | 229.6 | 280.4 | 7 | 15 | 30 | 10*M6 | ||
HC25D300 | 300 | 274.6 | 325.4 | 7 | 15 | 30 | 10*M6 | ||
HC25D351 | 351 | 325.6 | 376.4 | 6 | 15 | 30 | 10*M6 | ||
HC25D400 | 400 | 374.6 | 425.4 | 6 | 15 | 30 | 10*M6 | ||
HC25D468 | 468 | 442.6 | 493.4 | 5 | 15 | 30 | 10*M6 | ||
HC25D500 | 500 | 474.6 | 525.4 | 5 | 15 | 30 | 10*M6 | ||
HC25D600 | 600 | 574.6 | 625.4 | 5 | 11.25 | 22.5 | 12*M8 | ||
HC25D700 | 700 | 674.6 | 725.4 | 3 | 11.25 | 22.5 | 12*M8 | ||
HC25D800 | 800 | 774.6 | 825.4 | 3 | 9 | 18 | 14*M8 | ||
HC25D900 | 900 | 874.6 | 925.4 | 3 | 9 | 18 | 14*M8 | ||
HC25D1000 | 1000 | 974.6 | 1025.4 | 3 | 9 | 18 | 14*M8 | ||

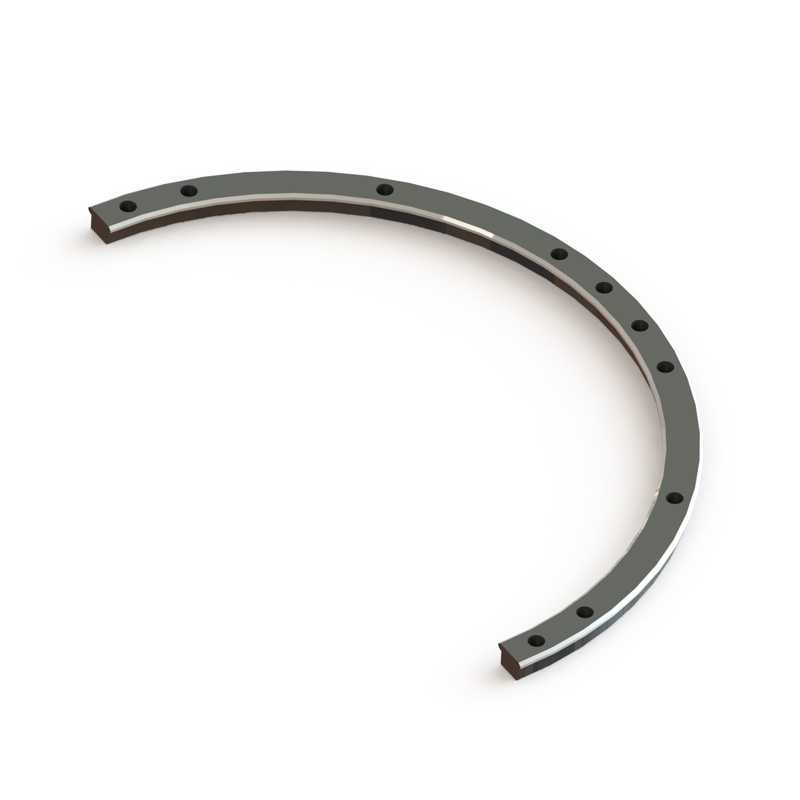

注：以上为常规标准尺⼨圆弧导轨，可根据客⼾需求，定制不同直径尺⼨的圆弧导轨。开孔有固定规律，具体请来电详询。
